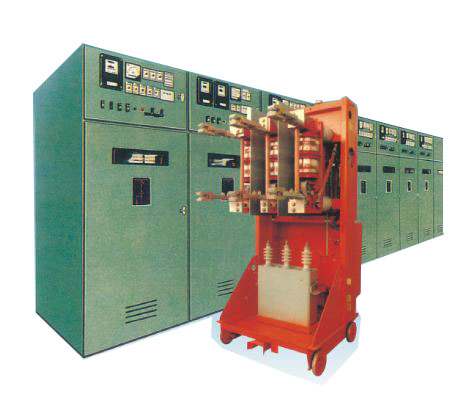

JYN2-12型交流金屬封閉移開式開關柜用于3-10KV單母線系統，作為一般接受和分配電能的戶外式金屬封閉開關設備
技術參數:
|
|
SN10-10 |
SN10-10 |
SN10-10 |
ZN10/1000 |
|
額定電壓KV |
3.5 |
6.9 |
12 |
12 |
|
開關柜額定電流A |
630 800 |
800 |
1000 1600 2500 |
800 |
|
斷路器額定電流A |
630 1000 |
1000 |
1250 2000 3000 |
1000 |
|
額定開斷電流KA |
16/6KV時為20 |
31.5 |
31.5 |
20 31.5 |
|
****關合電流KA |
50 |
80 |
80 |
50 80 |
|
動穩定電流KA |
50 |
80 |
80 |
50 80 |
|
熱穩定電流 |
20 |
31.5 |
31.5 |
20 31.5 |
|
開斷電容器組 |
|
1000 |
|
|
|
一次母線動穩定電流 |
50 |
80 |
80 |
50 80 |
|
外型尺寸 |
840*1500*2200 |
|
1000*1500*2200 |
840*1500*2200 | |
