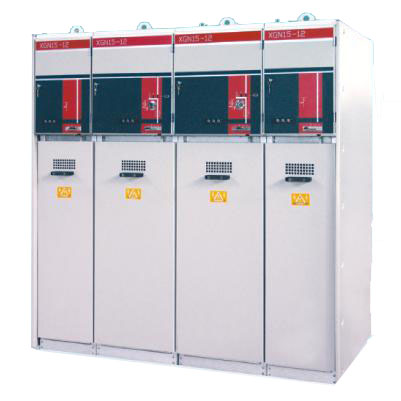

XGN15-12型戶內交流高壓六氟化硫環網開關設備是新一代以六氟化硫負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備。
環網柜適用于三相交流50Hz,額定電壓12Kv的戶內配電裝置。廣泛應用于工業及民用電纜環網及供電末端。特別適用于小型二次配電站、開閉所、工礦企業、城市居民小區、機場、鐵路、隧道、高層建筑等電力系統中作為接受和分配電能之用。
技術參數:
|
額定電壓 |
12KV |
|
額定雷電沖擊耐受電壓 |
|
|
相間及相對地 |
75KV |
|
斷口間 |
85KV |
|
一分鐘工頻耐受電壓相間及相對地 |
42KV |
|
斷口間 |
48KV |
|
額定電流 主母線 |
630A |
|
分支母線 |
630A |
|
額定短時耐受電流 |
|
|
主回路 |
20*KA |
|
接地回路 |
20*KA |
|
額定峰值耐受電流 |
63**KA |
|
轉移電流 |
1700A |
|
防護等級 |
IP3X | |
