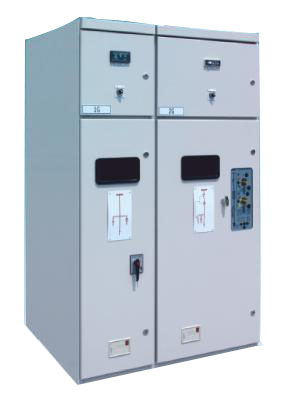

HXGN-12箱型固定式金屬封閉開關柜（簡稱環網柜）適用于交流50Hz,10KV的網絡作為開斷負荷和短路及關合短路電流用。本環網柜配用電手、電動彈簧機構來操作負荷開關，接電開關和隔離開關配用手動操作機構。
技術參數:
|
額定電壓 |
12KV |
|
額定電流 |
630A |
|
主母線電流 |
|
|
進線柜 |
630A |
|
出線柜 |
125A |
|
額定短時耐受電流 |
20KA |
|
額定短路持續時間 |
4S |
|
額定峰值耐受電流 |
50KA |
|
額定短路關合電流 |
50KA |
|
額定有功負載開斷電流 |
630A |
|
閉環開斷電流 |
630A |
|
額定電纜充電電流 |
20KA |
|
接地開關額定短時耐受電流 |
20KA |
|
接地開關額定短路持續時間 |
4（2）S |
|
接電開關額定峰值耐受電流 |
50KA |
|
接電開關額定短路關合電流 |
50KA |
|
1min額定工頻耐受電壓 |
|
|
相間、相對地、真空負荷開關斷口 |
42KV |
|
隔間開關斷口 |
48KV |
|
額定雷電沖擊耐受電壓 |
|
|
相間、相對地、真空負荷開關斷口 |
75KV |
|
隔間開關斷口 |
85KV |
|
機械壽命 |
|
|
真空負荷開關 |
1000次 |
|
接地開關（刀）、隔離開關（刀） |
2000次 |
|
交接電流A C |
3150A | |
