美式電纜分支箱:
美式電纜分支箱是一種廣泛應用于北美地區電纜配電網系統中的電纜化工程設備，它以單向開關，橫向多通母排為主要特點，具有寬度小，組合靈活，全絕緣，全密封等顯著優點。按照額定電流一般可以分為600A主回路和200A分支回路兩種，600A主回路采用旋入式螺栓固定連接:200A分支回路采用拔插式連接，且可以帶負荷拔插。
美式電纜分支箱所用的電纜接頭符合IEEE386標準。
技術參數:
|
技術指標 |
200A回路參數 |
600A回路參數 |
|
額定電壓 |
15KV |
15KV |
|
****相間電壓 |
14.4KV |
14.4KV |
|
****相對的電壓 |
8.3KV |
8.3KV |
|
1分鐘工頻電壓 |
42KV |
42KV |
|
15分鐘直流耐壓 |
52KV |
52KV |
|
雷電沖擊耐壓 |
75KV |
75KV |
|
最小電暈起始電壓 |
11KV |
11KV |
|
額定電流 |
200A |
600A |
|
額定熱穩定電流 |
3.5KA/3s |
20KA/2s |
|
額定動穩定電流 |
10KA/0.2s |
50KA/0.3s |
|
局部放電 |
<=10PC/15KV |
<=10PC/15KV |
|
回路電阻 |
<=40U |
<=40U |
|
防護等級 |
IP33 |
IP33 |

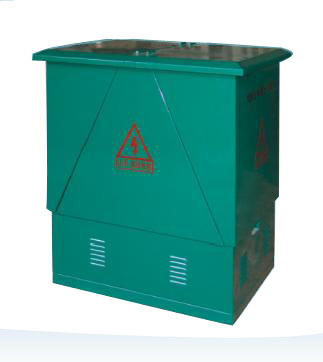

歐式電纜分支箱:
歐式電纜分支箱是近幾年廣泛用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門，利用穿墻套管作為連接母排，具有長度小，電纜排列清楚，三芯電纜不需大跨度交叉等顯著優點，其所采用的電纜接頭符合DIN47636標準，一般采用額定電流630A螺栓固定連接式電纜接頭。
技術參數:
|
額定電壓 |
10KV |
|
最高工作電壓 |
12KV |
|
額定電流 |
630A |
|
工頻耐壓 |
42KV/1min |
|
雷電沖擊耐壓 |
75KV |
|
直流耐壓 |
52KV/15min |
|
最小電暈起始電壓 |
11KV |
|
局部放電 |
<=10PC/15KV |
|
額定熱穩定電流 |
20KA/2s |
|
額定動穩定電流 |
50KA/0.3s |
|
回路電阻 |
<=40 u |
|
防護等級 |
IP33 | |
